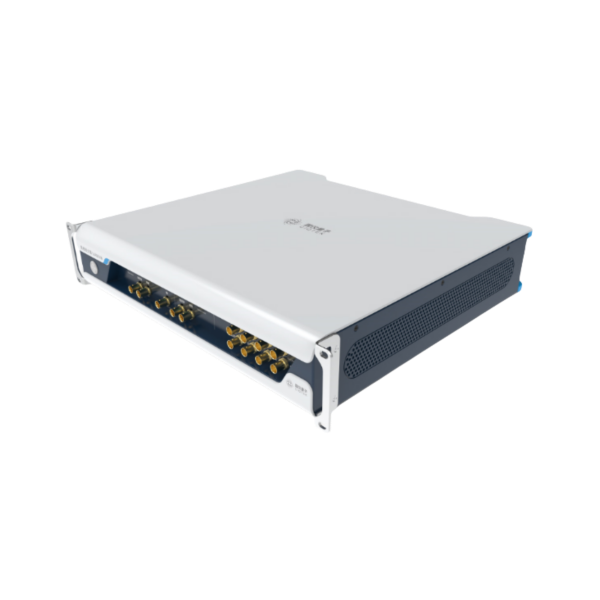

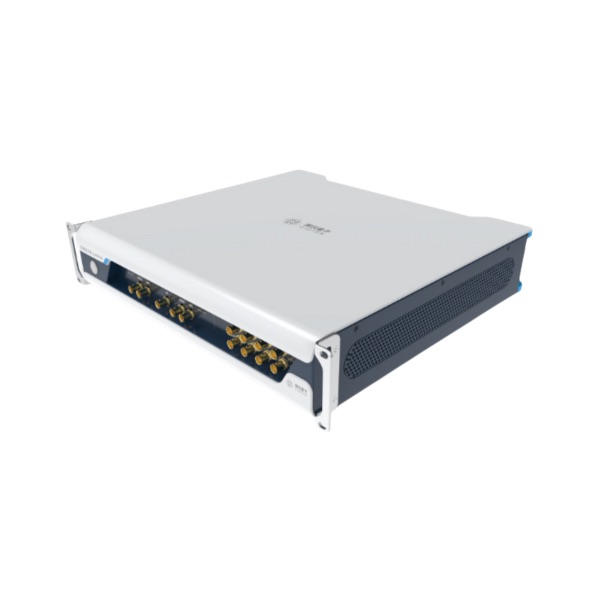

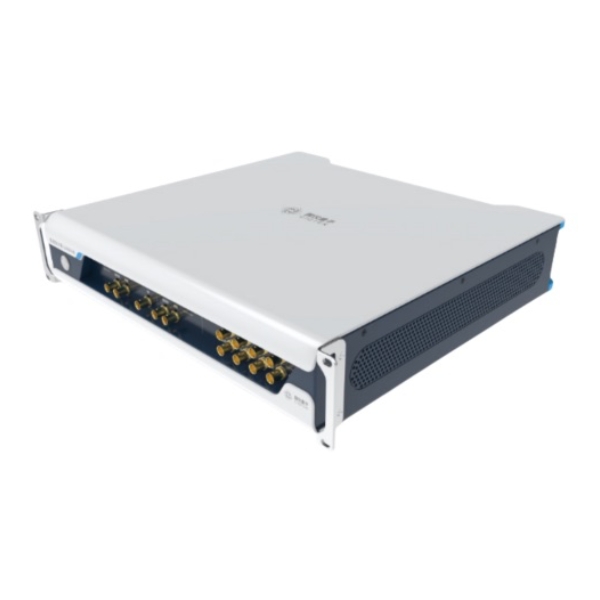

国仪量子LIA001M 数字锁相放大器
LIA001M 是一款高性能、多功能数字锁相放大器，配合丰富的模拟输入输出接口，集可视化锁相放大器、虚拟示波器、参数扫描仪、信号发生器、PID 控制器等多种功能于一体，可有效帮助科研工作者减少科研设备投入，简化工作流程，提高工作效率。
产品规格
|
型号 |
LIA001M |
|
信号输入（电压和电流） |
|
|
电压通道 |
1(单端和差分) |
|
电流通道 |
1 |
|
频率范围 |
DC～1 MHz |
|
电压输入范围 |
±1 mV,±3 mV,±10 mV,±30 mV,±100 mV,±300 mV,±1 V,±3 V |
|
电压输入噪声 |
2.5 nV/ |
|
满量程输入灵敏度（电压输入） |
1n V-3 V |
|
电流输入范围 |
±1 nA，±10 nA，±100 nA，±1 µA，±10 µA，±100 µA，±1 mA，±10 mA |
|
电流输入噪声 |
14 fA/ |
|
满量程输入灵敏度（电流输入） |
10 fA～10 mA |
|
动态储备 |
≥120 dB |
|
参考输出 |
|
|
通道数 |
1 |
|
频率范围 |
DC～1 MHz |
|
输出电压范围 |
±10 mV,±100 mV,±1 V,±10 V |
|
信号类型 |
Sine / TTL |
|
输出相位范围 |
±180° |
|
最大输出电流 |
100 mA |
|
解调器 |
|
|
解调器数量 |
1个双相 3个双相（选件） |
|
参考模式选择 |
内部参考、外部参考、双参考 |
|
谐波检测 |
支持(n/m)* F次谐波测量，(n/m)* F≤1 MHz； n范围（谐波）：1～1023 m范围（谐波）：1～1023 |
|
时间常数 |
126 ns~30 ks |
|
滤波器斜率(dB/oct) |
6、12、18、24、30、36、42、48 |
|
其他滤波功能 |
Sinc滤波 |
|
相位分辨率 |
10 udeg |
|
频率分辨率 |
355 nHz |
|
参考输入（可设置为2路辅助输入） |
|
|
通道数 |
2 |
|
频率范围 |
DC～1 MHz |
|
信号类型 |
Sine/TTL |
|
输入电压范围 |
±10 V |
|
辅助输入 |
|
|
通道数 |
2 |
|
输入电压范围 |
±10 V |
|
辅助输出 |
|
|
通道数 |
4 |
|
输出电压范围 |
±10 V |
|
最大输出电流 |
10mA |
|
通信 |
|
|
通信接口 |
LAN/1 Gbps |
主要特点
- DC～1 MHz 解调频率
- 1 路电流输入和 1 路差分电压输入
- 100 MSa/s、16 bit ADC 采样
- 1n V～3 V 的满量程灵敏度
-
优于 2.5 nV/
噪声密度
- 大于 120 dB 的动态储备
- 支持 Sine 和 TTL 参考信号输入和输出
- 内部参考、外部参考、双参考 3 种锁相解调模式
- 支持 1/1023~1023 次谐波检测功能
功能选件
- 三个解调器
- 三个 PID 控制器
