致远USBCAN系列 CAN接口卡
USBCAN系列CAN接口卡兼容USB2.0全速规范，可支持1/2/4/8路CAN接口。采用该接口卡，PC机可通过USB连入CAN网络，进行CAN总线数据采集和处理。
快速选型
|
主推型号 |
经典型号 |
|||||||||
|
型号 |
USBCAN-8E-U |
USBCAN-4E-U |

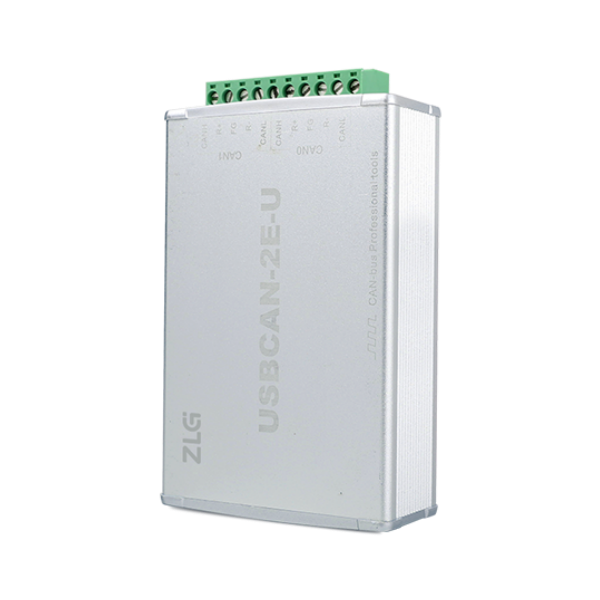

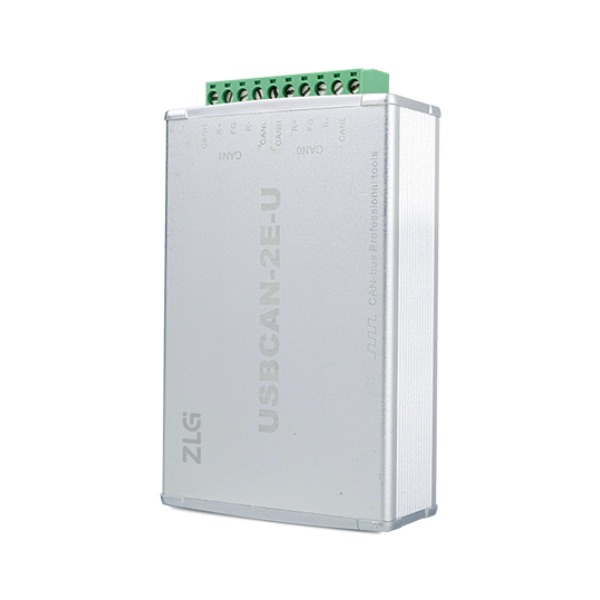

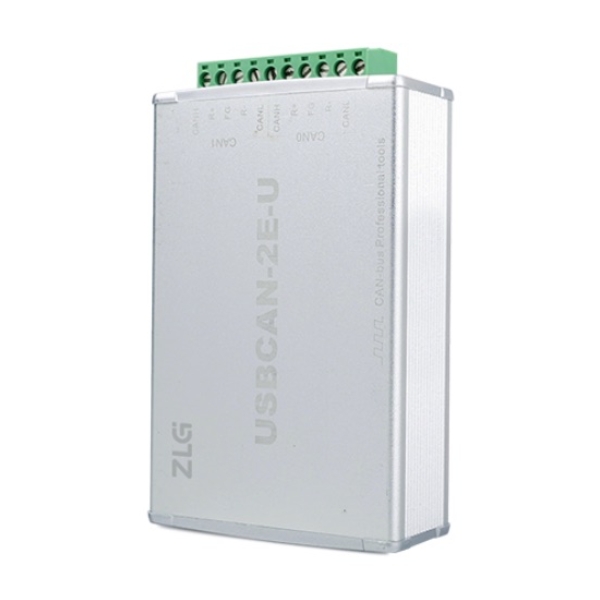

USBCAN-2E-U |
USBCAN-E-U |
USBCAN-E-mini |
USBCAN-II |
USBCAN-II+*1 |

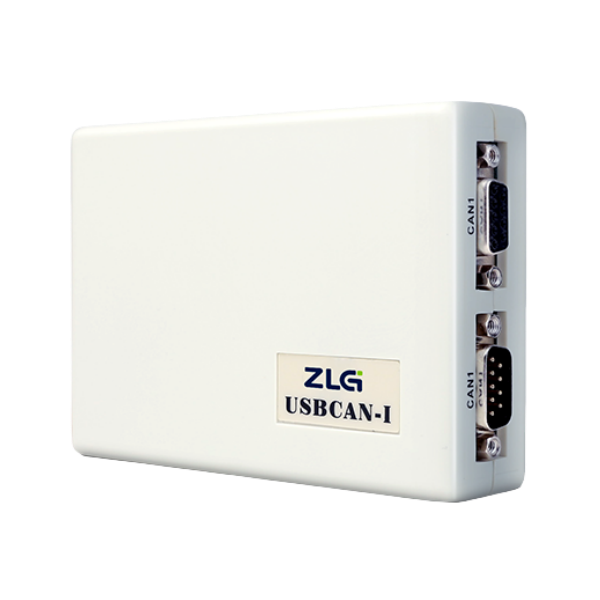

USBCAN-I |
USBCAN-I+ |
USBCAN-I-mini |
|
实物图 |
|
|
|
|
|
|
|
|
|
|
|
接口形式 |
DB9接口 |
DB9接口 |
OPEN5螺丝端子 |
OPEN5螺丝端子 |
DB9接口（标配OPEN5端子转接头），带安装定位孔 |
DB9接口 |
OPEN5螺丝端子 |
DB9接口 |
OPEN5螺丝端子 |
DB9接口（标配OPEN5端子转接头），带安装定位孔 |
|
CAN路数 |
8路 |
4路 |
2路 |
1路 |
1路 |
2路 |
1路 |
1路 |
||
|
产品特色 |
EMC增强型，可拓展1-8路CAN通道 |
EMC增强型，可拓展1-4路CAN通道 |
EMC增强型 |
EMC增强型 |
便携式 |
经典型号，支持Linux |
经典型号，支持Linux |
便携式，支持Linux |
||
|
工业级 |
√ |
√ |
√ |
√ |
- |
√ |
√ |
- |
||
|
3500V电气隔离 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
备用供电接口 |
- |
- |
√ |
√ |
- |
√ |
√ |
- |
||
|
数据接收能力*2 |
14000帧/秒 |
14000帧/秒 |
14000帧/秒 |
14000帧/秒 |
14000帧/秒 |
14000帧/秒 |
14000帧/秒 |
14000帧/秒 |
||
|
数据发送能力*2 |
6000帧/秒 （每路） |
6000帧/秒 （每路） |
6000帧/秒 （每路） |
6000帧/秒 （每路） |
6000帧/秒 （每路） |
3000帧/秒 （每路） |
3000帧/秒 （每路） |
3000帧/秒 （每路） |
||
|
Windows系统驱动 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
||
|
Linux系统驱动 |
支持 |
支持 |
- |
- |
- |
支持 |
支持 |
支持 |
||
|
车载DBC文件解码 |
配套ZCANPRO软件自带DBC解码 |
|||||||||
|
外壳 |
金属 |
金属 |
金属 |
金属 |
塑料 |
金属（USBCAN-II塑料） |
金属（USBCAN-I塑料） |
塑料 |
||
|
120欧终端电阻 |
内置 |
内置 |
外接 |
外接 |
内置 |
外接（USBCAN-II内置） |
外接（USBCAN-I内置） |
内置 |
||
*2：单通道1Mbps，0字节数据域的情况下
主要特点
- 国内应用最为广泛的接口卡
经过严酷的实践验证，保证稳定可靠，当前广泛应用于高速铁路、地铁、医疗、楼宇安防、电梯控制、衡器等行业。

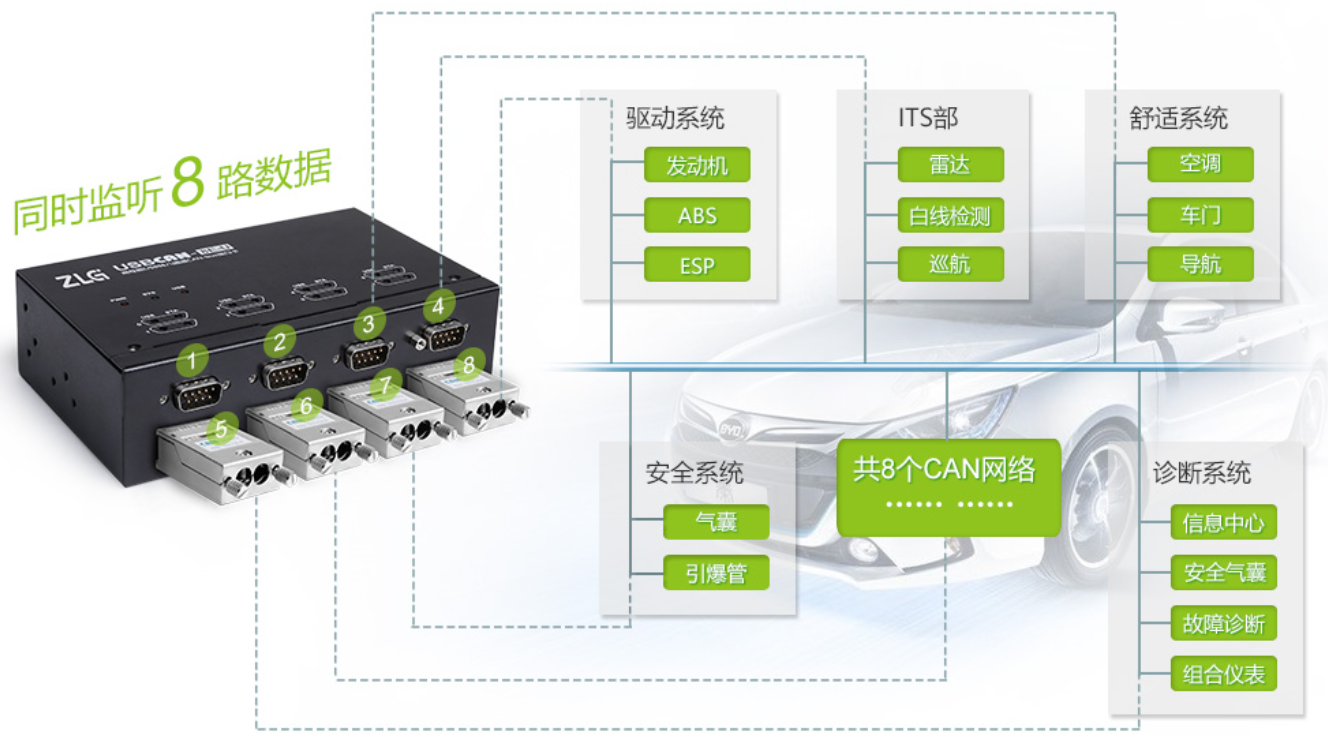

- 保护原有应用层协议，可同时监听8路CAN总线数据
USBCAN-8E-U通过USB接入CAN网络，最高可对8路CAN总线的数据进行同步监听、采集数据，并配合上位机一体化分析流程，可追溯数据错误来源，对总线深入诊断分析。电梯控制、汽车电子等行业。

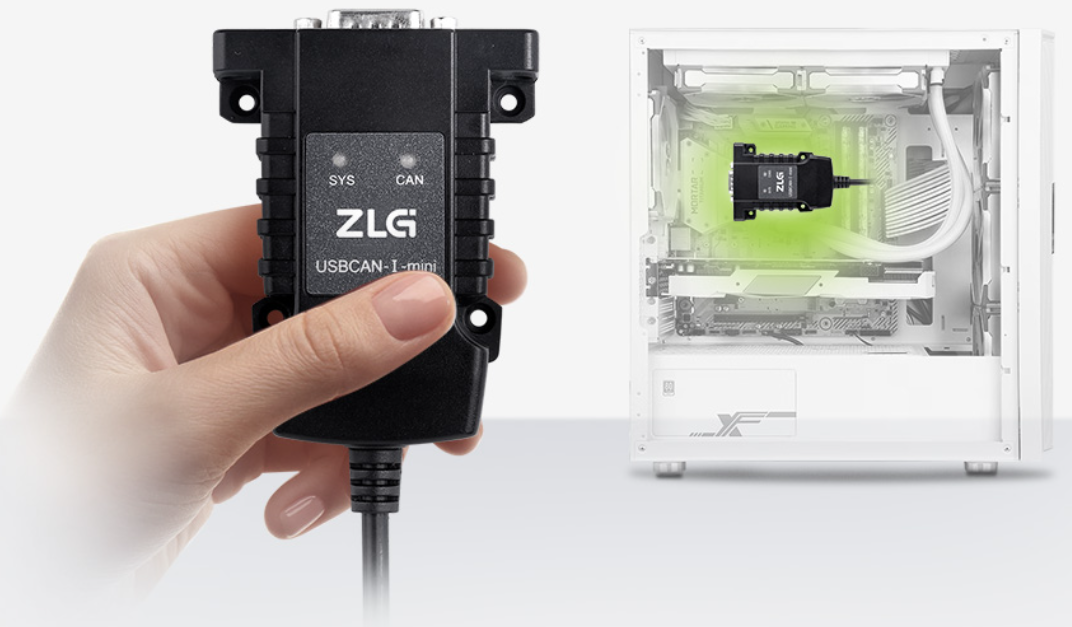

- 便携型&可集成型CAN接口卡
USBCAN-E-mini与USBCAN-I-mini智能CAN接口卡是USBCAN便携版本，支持总线错误分析和Linux操作系统，并且自带安装定位孔，可以方便集成到机箱与外壳上，广泛应用于汽车电子和医疗行业。

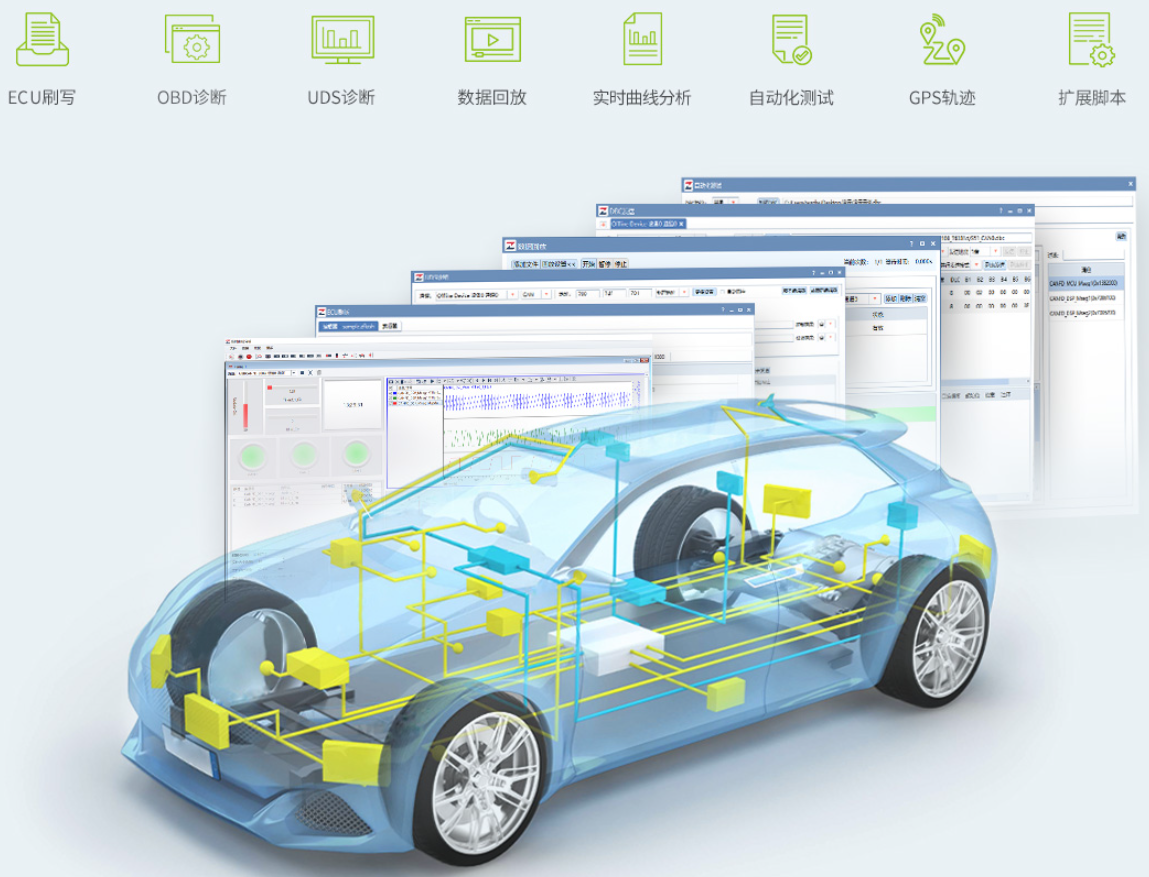

- ZLG CAN总线测试分析软件ZCANPRO
ZLG ZCANPRO软件为CANFD/CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能，大大降低成本，提升开发效率。（ZCANPRO上ECU刷写和OBD诊断功能仅CANFD接口卡支持，CAN接口卡需自行开发程序）
- 采用高速USB2.0接口
USBCAN接口卡不仅可以采样高速USB2.0接口传输，而且兼容USB3.0和USB1.1的接口。
- 高安全系数的电气隔离CAN接口
CAN通道集成独立的电气隔离保护电路，其隔离模块绝缘电压DC2500V，静电等级接触放电达±8KV，大程度提高了CAN接口卡工作安全系数，保证测试安全。
- 13万帧缓冲，不丢帧才是硬道理
CAN接口卡在任意波特率下满负载接收能力，可以实现13万帧缓冲，保证不丢帧，为后期分析保存完整的测试数据。

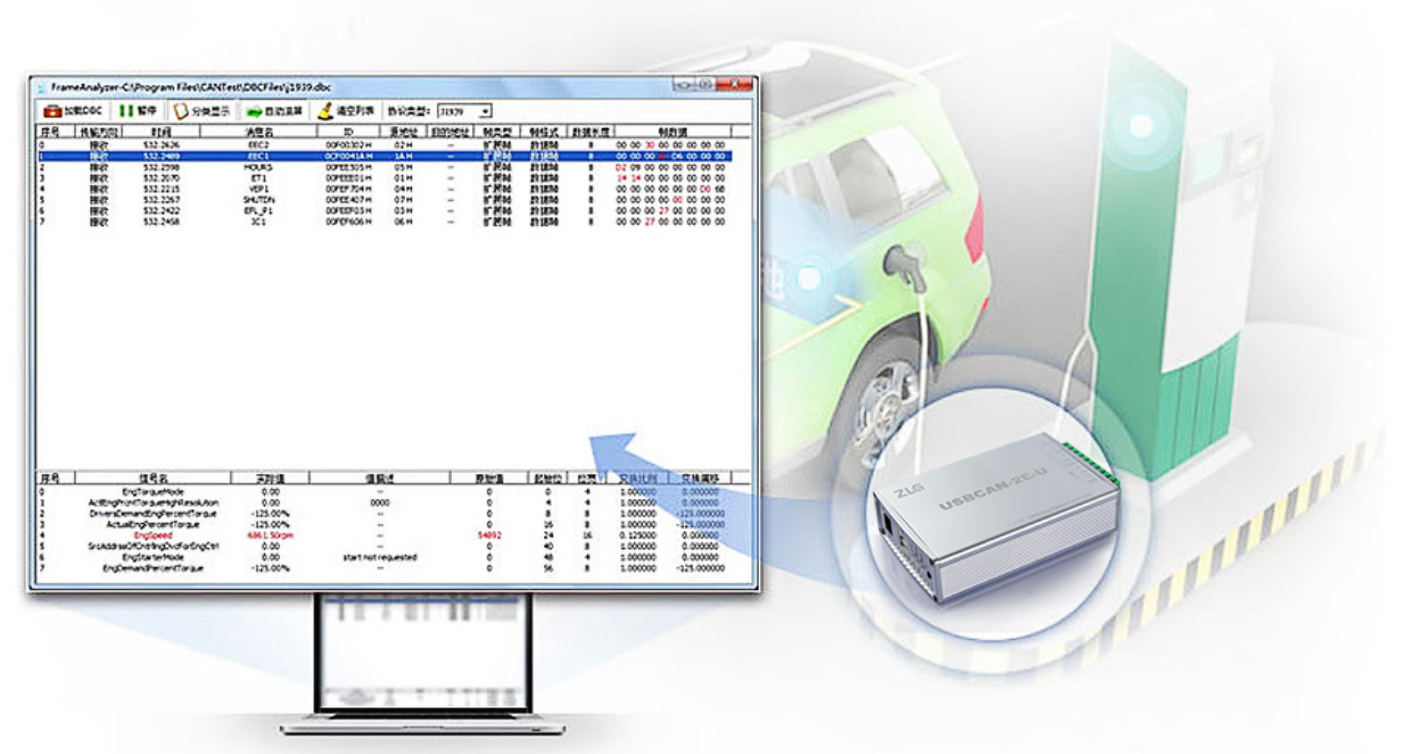

- 自带丰富的协议解码及分析功能
CAN接口卡不仅支持车载DBC解码，而且支持CANOpen、J1939协议以及国网充电桩与BMS协议解析，满足工程师大部分的协议解析测试需求，让解码分析工作一步到位。
- CAN接口卡符合多种CAN总线协议规范
CAN接口卡完全符合CAN 2.0B规范，兼容CAN 2.0A规范，并符合ISO 11898-1、 11898-12、 11898-13的规范要求。另外，用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。
- CAN波特率可编程任意设置
CAN接口卡的工作波特率可编程任意设置，波特率范围在5kbps~1Mbps之间，全面满足工程师对CAN总线波特率设置的要求。
- 支持各类开发环境
高效易用的二次开发函数，可支持大多数开发环境，如VC、C#、Labview、LINUX等
