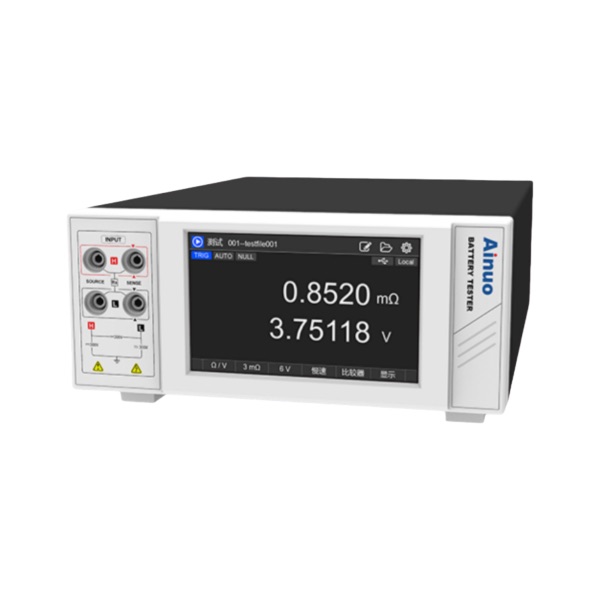

艾诺ANBTS7500系列 电池测试仪
艾诺仪器公司 ANBTS7500 系列电池测试仪，采用 1kHz 交流恒流源和四端法测量锂电池交流内阻（ACIR）和开路电压（OCV），为锂电池的单电池、电池模组、电池包的生产、入库、出库环节的品质管控提供可靠的检测工具。
ANBTS7503 电池测试仪，提供 6V / 60V / 100V / 300V 多档开路电压，3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ 多档交流内阻测试。测试仪适用于消费电池、动力电池、电池组和电池包的交流内阻和开路电压测试。
ANBTS7510 电池测试仪，提供 6V / 60V / 100V / 300V / 1000V 多档开路电压，3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ 多档交流内阻测试。测试仪适用于 800V 高压动力电池、储能电池的交流内阻和开路电压测试。
ANBTS7520 电池测试仪，提供 6V / 60V / 100V / 300V / 1000V / 2000V 多档开路电压，3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ 多档交流内阻测试。测试仪适用于高压动力电池、储能电池的交流内阻和开路电压测试。
技术规格
|
型号 |
ANBTS7503 / ANBTS7510 / ANBTS7520 |
||||||
|
最高电压 |
ANBTS7503：±300V DC；ANBTS7510：±1000V DC；ANBTS7520：±2000V DC |
||||||
|
测量方法 |
交流4端子法 |
||||||
|
电流频率 |
1kHz±0.2Hz |
||||||
|
电阻量程 |
3mΩ |
30mΩ |
300mΩ |
3Ω |
30Ω |
300Ω |
3000Ω |
|
最大示值 |
3.1000mΩ |
31.000mΩ |
310.00mΩ |
3.1000Ω |
31.000Ω |
310.00Ω |
3100.0Ω |
|
电阻分辨率 |
0.1uΩ |
1uΩ |
10uΩ |
100uΩ |
1mΩ |
10mΩ |
100mΩ |
|
测量电流 |
100mA |
10mA |
1mA |
100uA |
10uA |
||
|
电阻精度 |
3mΩ档：±(0.5%×读数值+10字)；3mΩ以上档：±(0.5%×读数值+5字) |
||||||
|
电压量程 |
6V |
60V |
100V |
300V |
1000V |
2000V |
|
|
电压分辨率 |
10μV |
100μV |
1mV |
1mV |
10mV |
10mV |
|
|
最大示值 |
±6.00000V |
±60.0000V |
±100.000V |
±310.000V |
±1100.00V |
±2000.00V |
|
|
电压精度 |
±（0.01%×读数值+3字） |
±（0.05%×读数值+3字) |
|||||
|
面板功能 |
触屏操作、测试条件存储100组，具备开路侦测、比较器、速度选择、档位选择、功能选择等功能 |
||||||
|

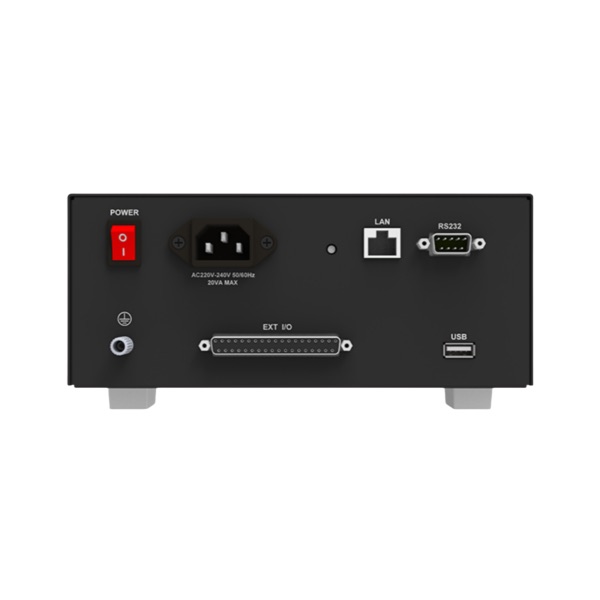

接口功能 |
RS232、LAN、I/O |
||||||
|
使用环境 |
使用环境：0℃ -40℃、80%rh以下（无凝结）；精度保证环境：23℃±5℃、80%rh以下（无凝结） |
||||||
|
电源规格 |
AC220V±10%，50Hz/60Hz，20VA |
||||||
|
外形尺寸 |
213*88*300（W*H*D，mm） |
||||||
产品特点
- 高精测试：
开路电压 10uV-1100V，0.01% 精度，多档测量。
- 比较器功能：
电池内阻和开路电压具有比较器功能开关，可分别设置电阻和电压的上下限值，补偿测试。
- 测试可靠：
交流四端法测试，4mm 直径同轴触点、抗干扰测试电缆。
接触检测功能，程控防火花设计。

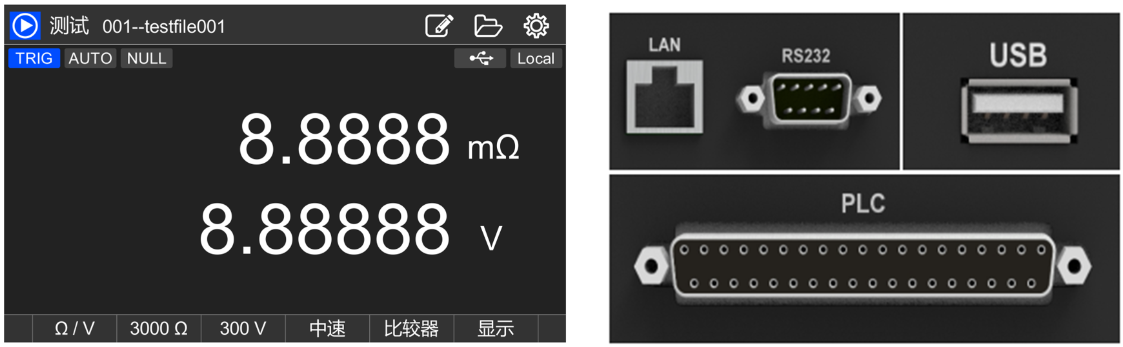

- 使用便捷：
触摸屏操作、视窗菜单。
LAN / RS232 通信接口、外部 I/O 接口、USB 数据存储与拷贝。
